電加熱器操作指導書

控制原理

1、電加熱器采用自動控制，操作人員只需在開機時設定好溫度參數，按啟動按鈕之后，電加熱器即可自動地進行溫度控制，無需設專人值守。

2、有常規的電氣保護，如短路保護、過載保護、超溫保護等。

3、在控制柜面板帶有電壓電流顯示，溫度顯示，指示燈，按鈕等。

4、控制柜內部帶有斷路器，接觸器，可控硅調功器，中間繼電氣等。

溫度控制

1、本系統采用溫控表ST1采集溫度信號，經過PID計算，輸出電壓脈沖信號，由可控硅調節電加熱器的功率輸出（0-100%功率調節），保證了加熱器的溫度精度。同時將出口溫度，變松給遠程DCS。

2、溫度報警由溫控表ST2作為超溫報警用，當實際溫度高于報警設定值時，加熱器報警并自鎖，對應報警燈亮。報警條件消除后按復位按鈕后才能重新啟動。

3、溫度開關也作為超溫報警用，當實際溫度高于報警設定值時，加熱器報警并自鎖，對應報警燈亮。報警條件消除后按復位按鈕后才能重新啟動。

功率控制

1、功率控制采用可控硅調功器進行整體控制，達到功率0-100%控制。

2、可控硅調功器接收出口問題控制儀表輸出的電壓脈沖信號，根據此信號去調節加熱器的輸出，實現0-100%功率無極調節，從而使介質溫度得到精確控制。

3、可控硅采用周波模式，避免導通角模式所引起的電網污染。

信號往來

1、控制柜向用戶的DCS系統提供加熱系統處于運行、超溫報警信號、同時可接受DCS到控制柜連鎖停止操作命令。

運行操作說明

1、合閘斷路器，電源指示燈亮，加熱器處于待運行狀態。

2、設定出口溫度控制儀表及內部超溫報警儀表溫度。

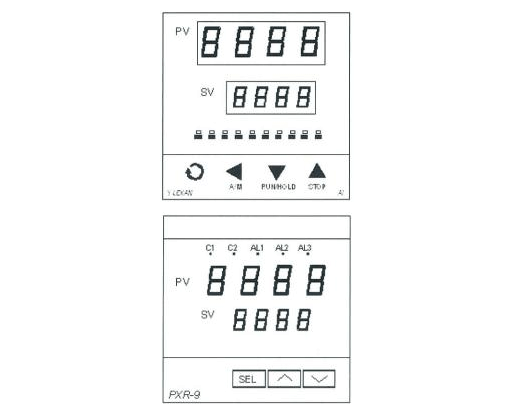

3、PV為溫度測量值，SV為溫度設定值。

4、出口溫度控制儀表可增大或減小溫度設定值。內部超溫報警儀表可增大或減小溫度設定值，也可改變小數點的位置。

5、電加熱器啟動：按防爆柜面板上的停止按鈕，運行指示燈滅，加熱器停止。

6、加熱器超溫報警，如超溫指示燈亮，則表示發生內部超溫報警，此時加熱器被切斷，解除故障后按復位按鈕復位，則超溫指示燈滅，加熱器可重新啟動。

7、加熱器不用時，請斷開主斷路器。

8、電加熱器連鎖停：按遠程DCS的連鎖停按鈕，系統斷電。
